鋁合金銑削適合什麼銑刀？完整選刀指南

鋁合金為什麼需要專用銑刀？

很多剛入門的操作員會有個直覺：「鋁那麼軟，隨便用一把刀應該都切得動吧？」 這個想法沒有完全錯，但卻忽略了幾個讓鋁合金加工變得棘手的物理特性。

鋁合金的切削特性

鋁合金的硬度雖然遠低於鋼材，但它有兩個「討厭」的習慣， 讓不少操作員吃了悶虧：

• 黏刀傾向高（Built-up Edge，積屑瘤）：鋁的熔點低、延展性高， 在切削過程中容易附著在刀刃上形成積屑瘤（BUE）， 一旦積屑瘤脫落，會造成加工面粗糙甚至崩刃。
• 排屑要求嚴苛：鋁合金切削時產生的切屑體積大、 又帶有韌性，如果排屑不順，切屑塞在溝槽裡， 就會重新切入已加工表面，毀掉整個加工面品質，甚至折斷刀具。
• 熱傳導率高但局部升溫快：鋁雖然整體導熱性不錯， 但切削區在高速銑削時仍會產生高溫， 若刀具設計不當，刀面熔融附著的風險同樣不可忽視。

正因如此，鋁合金加工專用銑刀在設計上， 幾乎每個細節都是針對上述特性量身打造——更大的容屑槽、更鋒利的前角、更特殊的表面處理， 這些都不是偶然，而是有切削物理學支撐的設計邏輯。

刃數怎麼選：2刃、3刃還是多刃？

刃數（Flute Number）是選擇銑刀時最先要確定的因素之一， 它直接決定了容屑空間、切削效率與表面品質之間的平衡關係。 在鋁合金加工的場合，主流選擇集中在2刃與3刃，以下分別說明。

2刃銑刀：排屑之王

2刃銑刀（2-Flute End Mill）擁有最大的容屑槽空間， 這使得它在切削鋁合金時能以最流暢的方式排出大量切屑， 幾乎不會發生切屑回切的問題。 它特別適合以下情境：

• 大切深、大切寬的粗加工
• 開槽（Slotting）加工
• 對表面粗糙度要求相對寬鬆、優先追求效率的場景
• 軟鋁（如1000系、5000系）加工

3刃銑刀：兼顧效率與品質的折衷方案

3刃銑刀（3-Flute End Mill）是近年來在鋁合金加工領域越來越受歡迎的選擇。 相較於2刃，它多出一個刃口，切削頻率提高，表面品質隨之改善； 同時容屑槽仍然夠大，排屑能力不至於打折。 簡單說，3刃就是「2刃粗加工優勢」與「4刃精加工品質」之間的甜蜜點。 適合情境包括：

• 從粗加工到半精加工的連續作業
• 側銑加工（Side Milling）
• 需要兼顧效率與表面品質的量產場景
• 高硬度鋁合金（如7075-T6）加工

4刃以上：通常不建議用於鋁合金

4刃或更多刃數的銑刀，容屑槽空間相對狹小， 鋁合金切屑的大體積與高黏附性很容易讓槽道堵塞， 造成再切削甚至斷刀。除非是小量精修、走極淺的切深， 否則在鋁合金加工中不建議使用4刃以上的銑刀。

刀具幾何形狀的關鍵要素

光知道刃數還不夠。對於鋁合金加工銑刀來說，幾何形狀的每個細節都牽動著最終的加工成敗。

前角（Rake Angle）：越大越好切

前角（Rake Angle）是刀面與工件表面垂直線之間的夾角， 前角越大，切削時刀刃「切入」的動作越果決，切削力越小，積屑瘤的生成機率也越低。 鋁合金專用銑刀的前角通常在 15°～35° 之間，遠大於加工鋼材所用的刀具。

螺旋角（Helix Angle）：排屑與振動的關鍵

螺旋角（Helix Angle）影響切削過程中軸向力的分布與切屑的排出方向。 對鋁合金加工而言，一般建議選擇螺旋角在 35°～45° 的刀具：

• 螺旋角較大（45°左右）：切削更順滑、振動更小，適合薄壁件或對表面品質要求高的場合。
• 螺旋角適中（35°左右）：切削力分布均衡，適合一般粗精加工通用場景。

刃口鋒利度：磨光或拋光處理

鋁合金銑刀的刃口需要極高的鋒利度，刃口越銳利， 切入時的擠壓變形越小，積屑瘤越難生成。 許多優質的鋁合金專用刃具會對刀刃進行磨光（Polishing）處理， 讓切屑在刀面上的摩擦降到最低，這對於提升表面粗糙度等級（Ra值）有顯著效果。

刀具材質與塗層選擇

硬質合金（Carbide）是首選

在現代鋁合金加工場景中，整體硬質合金（Solid Carbide）銑刀幾乎是毫無爭議的首選。 相較於高速鋼（HSS），硬質合金具有更高的硬度、更好的剛性與更強的耐熱性， 能在高轉速下維持穩定的切削性能。 尤其在CNC加工中心應用時，硬質合金銑刀的切削效率與壽命優勢更是明顯。

塗層：非塗層反而更好？

這是很多人感到意外的地方： 對於鋁合金加工，未塗層（Uncoated）的光面硬質合金銑刀， 往往比有塗層的刀具表現更好。原因在於：

• TiN / TiCN 塗層不適用：這類塗層對加工鋼鐵效果卓越， 但其表面與鋁合金之間的親和力（Affinity）反而偏高，更容易導致鋁材附著在刀面上， 加速積屑瘤的形成。
• DLC（類鑽石碳）塗層例外：若一定要使用塗層， DLC塗層是鋁合金加工中最被認可的選擇。 DLC的低摩擦係數與非鋁親和性，能有效防止積屑瘤生成，並顯著提升刀具壽命。
• ZrN（氮化鋯）塗層：同樣適用於鋁合金，表面為金黃色， 化學穩定性佳，對鋁的附著力低，是DLC之外的另一個可靠選擇。

總結一句話：鋁合金加工選刀時， 「無塗層光面刀 ＞ DLC/ZrN塗層刀 ＞ TiN/TiAlN塗層刀」， 這個優先順序值得記在心裡。

常見銑刀類型與鋁合金應用場景

平底立銑刀（Square End Mill）

最通用的銑刀類型，適合鋁合金加工中的平面銑削、側面輪廓銑削與開槽作業。 刀尖為直角，適合需要清角的工件特徵。 選購時注意容屑槽深度，鋁合金專用款的槽深會明顯大於鋼材用款。

球頭銑刀（Ball Nose End Mill）

刀尖為球形弧面，專門用於3D曲面輪廓加工與仿型銑削。 在航空鋁合金零件、模具加工與消費電子外殼的鋁合金加工中， 球頭刀的使用非常普遍。 選用球頭刀時，螺旋角與前角同樣是重要考量， 鋁合金專用球頭刀通常會有更大的前角設計，以減少在曲面上的切削阻力。

圓鼻銑刀（Bull Nose / Corner Radius End Mill）

在平底立銑刀的基礎上，刀角加入圓弧（R角）， 兼顧了平底刀的清角能力與球頭刀的強度。 特別適合鋁合金加工中的側壁精加工與底面清底作業， 圓角設計也大幅降低刀尖崩裂的風險，在高速銑削時尤為重要。

插銑刀（Plunge Milling Cutter）

以軸向進給為主的銑削方式，適合深腔或深槽的鋁合金加工。 插銑能有效降低徑向切削力，減少工件與機台的振動， 在大餘量粗加工階段搭配插銑策略，可大幅縮短加工時間。

高進給銑刀（High Feed Milling Cutter）

採用淺切深、高進給的切削策略，主要用於鋁合金的高效粗加工。 刀片後角大、切削角淺，可在極低切削力的條件下實現高材料去除率， 是現代鋁合金加工高效生產中的利器之一。

鋁合金銑刀選擇對照表

把前面講的重點濃縮進表格，讓你在選刀時一目了然：

切削參數設定建議

選對了刀，還需要搭配正確的切削參數才能發揮最大效益。 鋁合金加工相較於鋼材，允許更高的主軸轉速與進給率， 這也是鋁件加工效率往往遠優於鋼件的原因之一。 以下提供整體切削刀具設定的基本方向：

主軸轉速（Spindle Speed / RPM）

鋁合金加工的切削速度（Vc）一般建議在 200～800 m/min，依鋁合金硬度與刀具直徑換算出對應轉速。 以直徑10mm的硬質合金銑刀為例，建議轉速可高達 10,000～25,000 RPM。 高轉速有助於減少積屑瘤的生成，但同時要確保機台與工件的剛性能夠配合，避免振動。

進給率（Feed Rate）

鋁合金加工的每刃進給（fz）通常比加工鋼材大得多， 一般建議在 0.05～0.20 mm/刃 的範圍內，依刀具規格調整。 進給過低容易造成刀刃在材料上摩擦（Rubbing）而非切削（Cutting）， 反而會加速刀具磨損並產生更多熱量。

切削深度與切削寬度

• 軸向切深（ap）：粗加工時可設定為刀具直徑的 1～2 倍； 精加工時縮減至 0.1～0.5mm，以獲得更好的表面品質。
• 徑向切深（ae）：側銑時建議設定在刀具直徑的 5%～30%， 開槽時則為刀具直徑的 50%～100%（視刃數調整）。

冷卻與潤滑

鋁合金加工中的冷卻方式有三種主流選擇：

• 切削液（濕式）：最常見，能有效降低切削溫度、沖走切屑、防止積屑瘤， 是量產場景的首選方案。
• 空氣吹噴（乾式）：適合不允許切削液污染的場合（如電子零件精密加工）， 搭配大螺旋角刀具，靠氣流輔助排屑。
• 最小量潤滑（MQL）：以極微量切削油霧化噴出， 兼顧潤滑效果與環保要求，適合自動化高速鋁合金加工生產線。

常見問題與解決對策

即使刀具選對了，實際加工中難免還是會碰到一些狀況。 下面整理幾個鋁合金加工中最常出現的問題，以及對應的排除思路：

問題一：刀刃上出現積屑瘤（黏鋁）

可能原因：切削速度過低、刀具前角不足、塗層與鋁的親和力高。

解決對策：提高主軸轉速（切削速度）、改用無塗層或DLC塗層刀具、 確認刀具前角是否為鋁合金專用規格（≥15°）。

問題二：加工面粗糙、有刮痕

可能原因：切屑回切導致划傷、進給率過高造成震紋、刀具磨損。

解決對策：確認排屑是否順暢（調整冷卻方向或增加氣吹）， 適度降低每刃進給量，或更換銳利度更高的刀具。

問題三：銑刀斷裂

可能原因：容屑槽堵塞後切削力驟增、刀具懸伸過長導致剛性不足、 進給率設定過激進。

解決對策：加強排屑措施（切削液或氣吹）、盡量縮短刀具懸伸長度、 在粗加工時採用適當的刀路策略（如插銑或螺旋進刀）降低切削力。

問題四：薄壁鋁件變形

可能原因：切削力過大導致薄壁彈開、夾持方式導致應力集中。

解決對策：改用圓鼻銑刀搭配小切深多次走刀， 降低單次切削力；搭配真空吸盤或輔助支撐夾持，減少因切削力造成的工件撓曲。 這類精密鋁合金加工挑戰，往往需要從刀具、夾具與刀路三方面同步優化。

問題五：刀具壽命短、磨損快

可能原因：切削速度過高（超過刀具額定範圍）、冷卻不足、 刀具塗層選擇不當。

解決對策：確認刀具規格表建議的切削速度範圍， 加強冷卻液供應，選用DLC或ZrN塗層取代TiN塗層。

選購銑刀實用建議

理論講了這麼多，最後我們來談談在真實購買場景中， 選購鋁合金加工銑刀時應該注意的幾個實際面向：

一、優先選擇標示「鋁合金專用」或「Non-ferrous」的刀款

正規刀具品牌會在產品頁面或刀具本身的標示中，說明適用材料。 標有「Aluminum」、「Al Alloy」或「Non-ferrous」的刀款， 前角、螺旋角與表面處理都已針對鋁合金加工進行最佳化， 不需要額外猜測。

二、不要只看價格，刃口品質看細節

廉價銑刀的刃口往往不夠鋒利，甚至有微小的刃口缺口， 在鋁合金加工中表現特別明顯——因為鋁材延展性高， 任何刃口缺陷都會直接體現在加工面品質上。 建議挑選有良好口碑的品牌，或索取刀具的幾何規格數據進行比對。

三、搭配試切評估，而非憑感覺決策

在正式量產前，建議以選定的刀具進行試切， 觀察切屑形態（良好的鋁合金加工切屑應該是細長的捲屑，而非碎屑或帶狀黏屑）、 聆聽切削聲音（均勻平滑為佳）、量測加工面粗糙度， 再依試切結果微調切削參數，確認後再進入量產。

四、留意正確的刀具保存方式

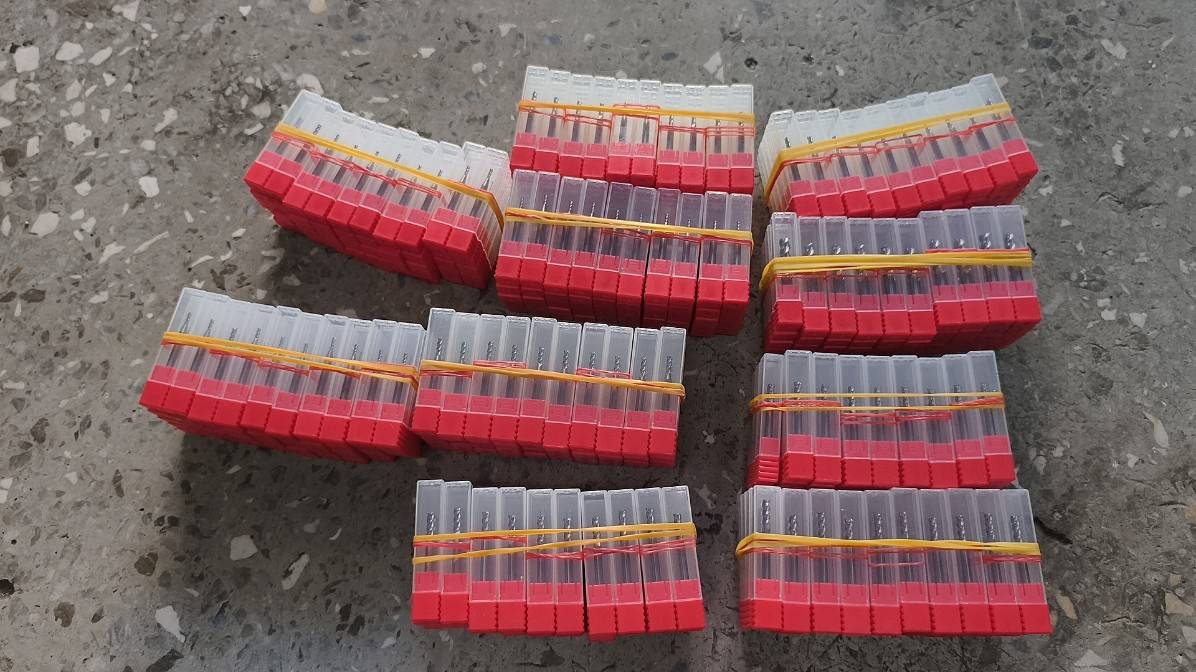

硬質合金銑刀在存放時，應避免刀刃相互碰撞，建議使用原廠刀座或個別插管保存。 潮濕環境也可能影響刃口品質，請存放於乾燥處。 正確保存刀具，是確保每一次鋁合金加工都能維持一致品質的基本功。

結語

鋁合金加工看似簡單，卻處處是細節。從刃數的選擇、幾何形狀的掌握， 到塗層的避雷指南，每一個環節都會影響你最終的加工品質與刀具壽命。 希望讀完這篇文章，你對於「鋁合金銑削要用什麼銑刀」這個問題， 已經有了清晰的判斷框架。

簡單複習一下核心選刀邏輯：

• 刃數：粗加工選2刃，精加工或半精加工選3刃；避免使用4刃以上。
• 幾何：大前角（≥15°）、高螺旋角（35°～45°）、刃口需磨光處理。
• 材質：整體硬質合金（Carbide）優先。
• 塗層：無塗層光面刀首選；DLC或ZrN次之；TiN系列避免使用。
• 參數：高轉速、適中進給、搭配良好排屑方案。

選對切削刀具，不只是節省耗材成本那麼簡單—— 它意味著更高的加工效率、更好的工件品質，以及更少的突發狀況。 把這些原則內化到日常選刀習慣中，你的鋁合金加工 作業效率一定能更上一層樓。
